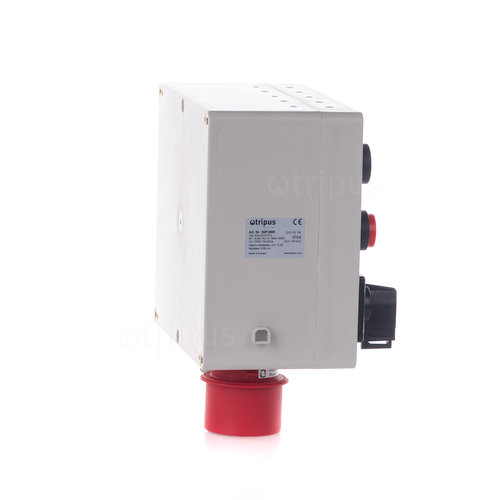

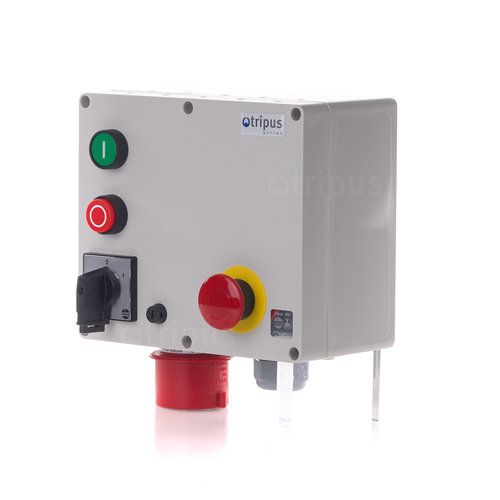

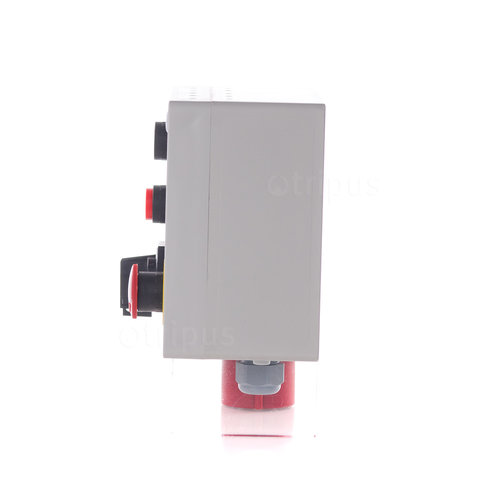

– włącz / wyłącz (rozruch 0-Y-Δ)
– trójfazowy 3~
– ochrona zanikowo-napięciowa
– wyłącznik awaryjny grzybkowy dłoniowy
– dławnica M25
Artykuł nr:
20P2989/
* szczegółowe dane produktów zostały umieszczone na dole tabeli ze specyfikacją
Zastosowanie:
– sprężarki
– rozrusznik silnika do maszyn elektrycznych i urządzeń klasy ochrony I
Specyfikacja
| napięcie znamionowe Un | 3/N/PE, 400V / 50Hz |
| moc przyłączeniowa całkowita | max. 3~ 400V / 10,8A / 4000W |
| wejście zasilania | wtyk CEE 3P+N+Z 400V / 16A / 6h / 50 Hz z obrotnicą faz |
| wyjście | dławnica kablowa M25 i M16 |
| stopień ochrony | IP 54 |
| obudowa | ABS / szara |

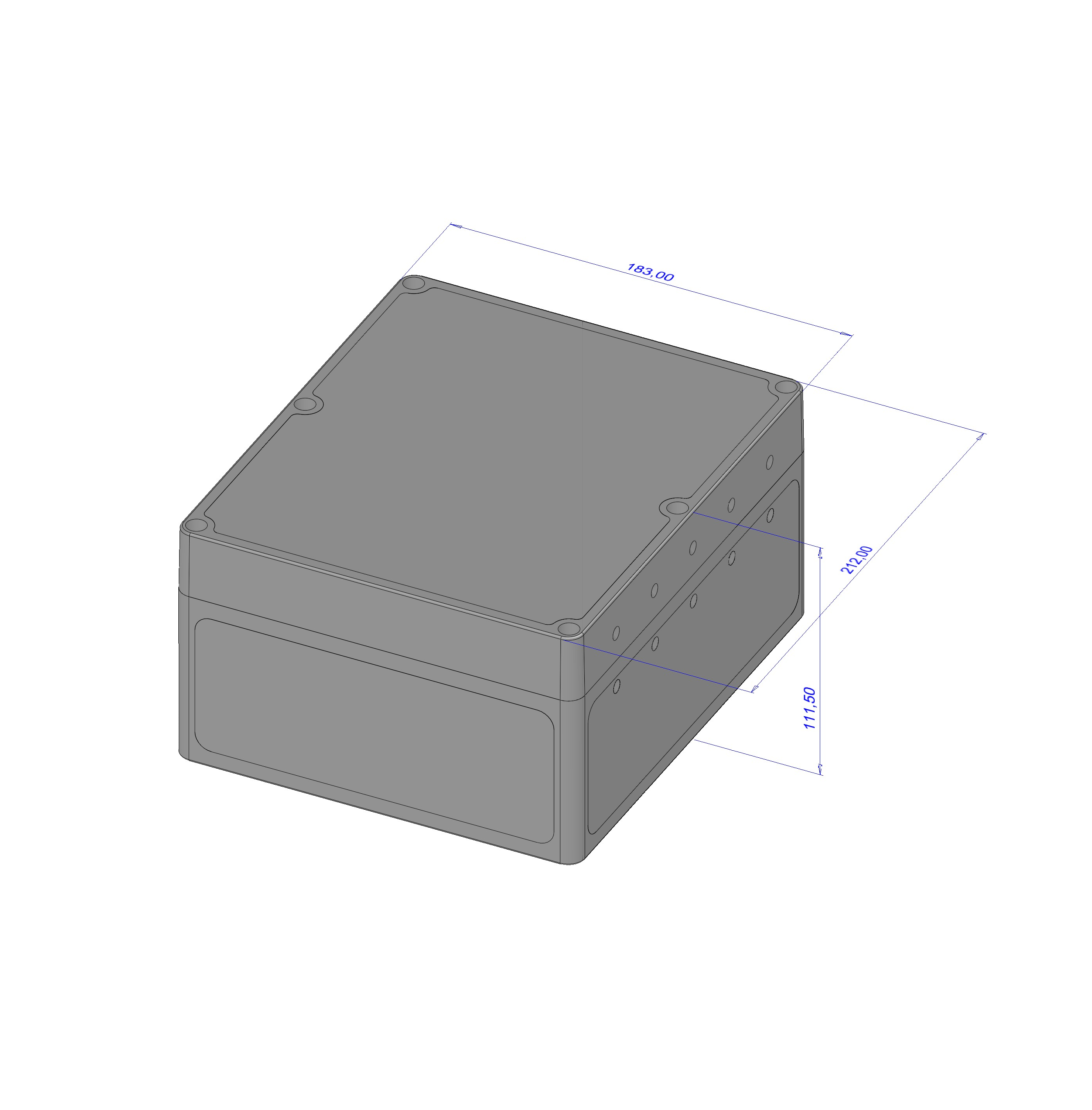

| wymiary dł. x szer. x wys. | ok. 238 x 220 x 148mm |
| waga | ok. 2305g |
| czujnik termiczny uzwojenia | tak, 2 zaciski śrubowe 6mm² (T1 / T2) |
| przyłącze silnika | 6 zacisków śrubowych 2 x 2,5mm² (2 / 4 / 6 / U2 / V2 / W2) |
| przyłącze wyłącznika krańcowego | 2 zaciski śrubowe 6mm² (S1 / S2) |
| przyłącze PE | 2 zaciski śrubowe 6mm² (PE / PE) |
| mocowanie obudowy | 4 tuleje gwintowane M6 – 198,7 x 170mm lub 4 otwory φ4,2mm – 180,3 x 170,2mm |
| sterowanie | przyciskowe, automatyczny przełącznik gwiazda-trójkąt |
| opóźnienie przełączania | ok 1,5 – 30 sek. – regulowane |
| zakres ustawień zabezpieczenia termicznego | 4,5 – 6,3A |
| możliwe rozwiązania: | |
| 20P2989 | silnik 7,5kW |
